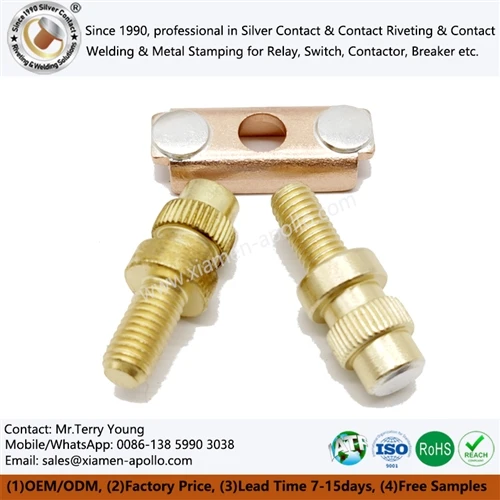

Lemljeni srebrni kontaktni sklop kombinira srebrnu-kontaktnu glavu s bakrenim nosačem kroz metalurški spojeni sloj za lemljenje. Za visoko{2}}strujne prekidače, izbor kontaktnog materijala, temperatura lemljenja, geometrija spoja, pokrivenost-područja spajanja i pregled-nakon lemljenja izravno utječu na kontaktni otpor, toplinski porast, mehaničko zadržavanje i lučno-erozivno ponašanje.
Za MCCB i druge visoko{0}}strujne sklopne strukture, inženjerski cilj nije samo srebrom bogata kontaktna površina. Cjeloviti sklop mora održavati nizak-otpor strujnog puta dok se odupire ponovljenoj energiji luka, toplinskom ciklusu i mehaničkom opterećenju na kontaktnom sučelju.
MCCB Erozija luka: IEC 60947-2 i jaka strujna sklopna opterećenja
AgWC i AgC kontaktni materijali za izlaganje električnom luku
Tijekom prekida, kontaktna površina je izložena lokalnom zagrijavanju, spajanju luka, prijenosu materijala i ponovljenom toplinskom ciklusu. AgWC i AgC sustavi se stoga razmatraju kada primjena zahtijeva tvrđu kontaktnu fazu od čistog srebra.
Stvarnu formulaciju treba odabrati prema nazivnoj struji, naponu, kratkom{0}}prekidu spoja, frekvenciji prebacivanja i geometriji kontakata, a ne samo prema nazivu materijala.
| Kontaktni sustav | Glavna karakteristika materijala | Tipično inženjersko razmatranje | Prikladna procjena |
|---|---|---|---|
| AgWC | Srebrna matrica s fazom volfram karbida | Veća otpornost na mehaničko trošenje i gubitak materijala-povezan s električnim lukom | Lučna erozija, tvrdoća, kontaktna otpornost |
| AgC | Srebrni-karbonski kompozit | Ponašanje luka i prijenos materijala moraju se procijeniti u odnosu na radni ciklus | Erozija luka, sklonost zavarivanju, otpornost |
| Čisti Ag | Visoka električna i toplinska vodljivost | Manja tvrdoća i veća osjetljivost na teške uvjete luka | Kontaktni otpor, toplinski porast |
| AgSnO₂ | Srebrna matrica s oksidnim ojačanjem | Uobičajeno u aplikacijama za prebacivanje koje zahtijevaju otpornost na luk | Zavarivanje, erozija, porast temperature |
Za kontaktni sustav MCCB, kontaktna glava se ne može ocijeniti neovisno o bakrenom nosaču. Kontaktni materijal s dobrom otpornošću na električni luk još uvijek može uzrokovati preuranjeni kvar sklopa ako lemljeno sučelje sadrži šupljine, nedovoljno vlaženje ili neadekvatno područje spajanja.
Kontaktni otpor i toplinski porast u IEC 60947 ispitnim uvjetima
Na kontaktni otpor utječu stanje površine, kontaktni pritisak, tvrdoća materijala, geometrija kontakta i dizajn strujnog puta. Niska početna vrijednost otpora korisna je samo ako ostaje stabilna nakon toplinskog i električnog ciklusa.
Za kontrolu proizvodnje, inženjerski timovi trebaju definirati mjerljive kriterije prihvatljivosti za:
- Otpor kontakta u mΩ pod navedenom ispitnom strujom.
- Porast kontaktne temperature ispod nazivne struje.
- Tolerancija dimenzija kontaktne-glave u mm.
- Pokrivenost lemljenog spoja i vidljivo područje praznina.
- Mehanička čvrstoća na smicanje u MPa.
- Površinska tvrdoća ili mikro-tvrdoća u HV gdje je primjenjivo.
Specifikacija dobavljača bi stoga trebala identificirati metodu ispitivanja, mjesto mjerenja, primijenjenu struju i granicu prihvatljivosti, a ne izvješćivati samo o općoj izjavi kao što je "nizak otpor".
Lemljenje naspram zakivanja: 150 MPa-Procjena spoja klase i kontrola procesa
Lemljeni spoj naspram zakovanog spoja za kontakte visoke-napona
Lemljenje i zakivanje stvaraju različita mehanička i električna sučelja. Kontakt zakovicama ovisi o mehaničkoj deformaciji i kontroliranom kontaktu između komponenti, dok lemljenje tvori metalurški spoj kroz leguru za punjenje.
| Parametar | Lemljeni srebrni kontaktni sklop | Kontaktni sklop zakovicama |
|---|---|---|
| Mehanizam spajanja | Metalurško lijepljenje preko legure za punjenje | Mehaničke deformacije i smetnje |
| Trenutni put | Kontaktna glava → sloj za lemljenje → bakreni nosač | Kontaktna glava → sučelje zakovica/osnovni materijal |
| Glavne procesne varijable | Temperatura, atmosfera, raspodjela punila, vlaženje | Sila zakovice, hod, geometrija glave, poravnanje |
| Tipični pregled | X-ray/CT, ultrazvučni, metalografski dio | Provjera dimenzija, ispitivanje potezanja/smicanja |
| Kontrola praznine | Zahtijeva se unutar specificiranih kriterija prihvaćanja | Obično se ne ocjenjuje kao lemljeno sučelje |
| Toplinski ciklus | Integritet zgloba mora ostati stabilan | Mehaničko predopterećenje mora ostati stabilno |
| Automatizacija | Lemljenje u peći, indukcijsko ili visoko{0}}frekventno lemljenje | Progresivno/u-matrično zakivanje |
| Tipični fokus aplikacije | Visok{0}}strujni prekidač i kontaktni sklopovi | Releji, sklopnici i sklopne komponente |
Lemljena struktura može osigurati kontinuirano spojeno područje ispod kontaktne glave, ali samo ako je spoj pravilno dizajniran. Dobavljač bi trebao kontrolirati razmak kod lemljenja, distribuciju-metala za punjenje, brzinu zagrijavanja, vršnu temperaturu i uvjete hlađenja.
Za zakivanje, primarne varijable pomiču se prema promjeru tijela zakovice, sili naprezanja, visini glave, koncentričnosti i preostalom mehaničkom predopterećenju.
Temperatura lemljenja, vlaženje i razmak spojeva
Proces lemljenja trebao bi se uspostaviti prema stvarnom sustavu-metala za punjenje, a ne prema općoj temperaturi peći.
Važne procesne varijable uključuju:
- Područje taljenja legure punila i temperatura likvidusa.
- Stanje bakrene-površine prije lemljenja.
- Kontaktirajte-glavu i usklađivanje podrške.
- Zazor spojeva i udaljenost kapilarnog protoka.
- Brzina zagrijavanja i vršna temperatura.
- Vrijeme držanja na temperaturi lemljenja.
- Zaštitna atmosfera ili stanje vakuuma.
- Brzina hlađenja i kontrola izobličenja.
Za kvalifikaciju proizvodnje treba koristiti metalografske{0}}presjeke kako bi se potvrdilo da je legura za punjenje prošla kroz predviđeno područje vezivanja bez pretjeranog pražnjenja, nepotpunog vlaženja ili nekontroliranog intermetalnog stvaranja.
Smična čvrstoća veća ili jednaka 150 MPa: testni dizajn umjesto marketinških tvrdnji
Vrijednost-posmične čvrstoće kao što je veća od ili jednaka 150 MPa treba navesti samo kada je povezana s definiranom kombinacijom materijala, geometrijom spoja i metodom ispitivanja. Numerički rezultat može se značajno promijeniti s promjerom kontaktne-glave, debljinom tvrdog lemljenja, područjem preklapanja, pripremom uzorka i smjerom opterećenja.
Za kvalifikaciju dobavljača, zapis o ispitivanju treba identificirati:
| Testni predmet | Potreban zapis |
|---|---|
| Kontaktni materijal | AgWC, AgC ili određeni stupanj |
| Pomoćni materijal | Vrsta i temperatura bakra |
| Zglobno područje | Izmjereno područje lijepljenja |
| Dodatni metal | Identifikacija razreda/serije |
| Ispitni smjer | Definirani smjer-opterećenja |
| Maksimalno opterećenje | N |
| Izračunati smični napon | MPa |
| Mjesto kvara | Sučelje/punilo/roditeljski materijal |
| Plan uzorkovanja | Lot i količina definirani ugovorom o kvaliteti |
Spoj koji pokvari unutar osnovnog materijala, a ne duž lemljenog sučelja, pruža različite inženjerske informacije od kvara na sučelju. QA zapisi bi stoga trebali dokumentirati mjesto prijeloma, a ne samo vršno opterećenje.
Preuzmite list sa specifikacijama materijala za kontakt
AgWC/AgC kontaktne glave na bakrenim nosačima: veće od ili jednako 85% IACS strujnih putanja
Geometrija nosača bakra i električna vodljivost
Bakreni nosač osigurava glavni-put strujanja iza kontaktne glave. Vrsta bakra, površina-poprečnog presjeka, debljina nosača i geometrija-zone za lemljenje utječu na pad napona i porast topline.
Tamo gdje je navedena električna vodljivost, kupovna specifikacija treba identificirati kvalitetu bakra i osnovu ispitivanja. Vrijednost kao što je veća ili jednaka 85% IACS ne bi se trebala prenositi između klasa bakra bez provjere.
Mehanički dizajn također bi trebao spriječiti prekomjernu toplinsku koncentraciju oko lemljenog područja. Oštre promjene presjeka, tanki potporni dijelovi i loše kontrolirani tragovi lemljenja mogu stvoriti lokalne temperaturne gradijente tijekom -radnje visoke struje.
Dizajn sučelja AgWC/AgC: Kontrola dimenzija 0,01–0,05 mm
Kontaktna glava i bakreni nosač moraju ostati poravnati tijekom cijelog lemljenja. Ovisno o veličini komponente i sposobnosti procesa, kritične dimenzije mogu se kontrolirati unutar raspona kao što su ±0,01 mm do ±0,05 mm, ali stvarna tolerancija mora se utvrditi iz crteža dizajna prekidača i sklopa sklopa-.
Ključne dimenzije obično uključuju:
- Promjer kontaktne-glave.
- Debljina kontaktne-glave.
- Širina i debljina nosača.
- Promjer-područja lemljenja.
- Ravnost lica-kontakta.
- Koncentričnost između kontaktne glave i oslonca.
- Visina gotove montaže.
Provjeru dimenzija treba izvršiti nakon lemljenja jer toplinska distorzija može promijeniti konačnu geometriju.
Greške pri lemljenju: praznine, ne-vlaženje i neusklađenost
Najvažniji nedostaci lemljenja općenito su povezani s nepotpunim protokom punila, zadržavanjem plina, onečišćenjem i nekontroliranim zagrijavanjem.
|
kvar |
Tipičan uzrok | Potencijalni učinak | Preporučena kontrola |
|---|---|---|---|
| Velika unutarnja praznina | Zarobljavanje plina ili slab protok punila | Smanjena efektivna površina lijepljenja | X-rendgenski/CT pregled |
| Bez-kvašenja | Oksid ili površinska kontaminacija | Slabo sučelje | Priprema površine i kontrola vlaženja |
| Prekomjerno punilo | Neodgovarajući volumen punila | Varijacija dimenzija | Kontrola predforme/doziranja |
| Nedovoljno punila | Nepotpuna pokrivenost | Lokalizirana koncentracija struje i naprezanja | Provjera-volumena punila |
| Neusklađenost | Kretanje učvršćenja | Pogreška-pozicije kontakta | Precizno učvršćenje i CMM |
| Toplinska distorzija | Prekomjerni unos topline | Ravnost/odstupanje visine | Kontrola toplinskog profila |
Kontrolirani proces lemljenja stoga treba kombinirati s pregledom dimenzija, a ne tretirati ga kao izoliranu toplinsku operaciju.
NDT i ispitivanje smicanja: QA zapisi temeljeni na ASTM-i sljedivost serije
X-provjera unutarnjih nedostataka kod lemljenja
Vizualni pregled ne može pouzdano identificirati unutarnje šupljine ispod srebrne kontaktne glave. Za komponente prekidača visoke -struje, rendgenska-zraka ili kompjutorizirana tomografija mogu pružiti ne-destruktivan dokaz stanja unutarnjeg zgloba.
Specifikacija inspekcije treba definirati:
- Područje inspekcije.
- Minimalna veličina kvara koja se može otkriti.
- Maksimalni dopušteni postotak šupljina ili pojedinačne veličine šupljina.
- Mjesto prihvaćanja.
- Učestalost uzorkovanja.
- Rezolucija opreme.
- Identifikacija parcele.
- Format izvješća o inspekciji.
Granice prihvatljivosti moraju biti dogovorene s nacrtom komponente ili planom kvalitete. Generička izjava "nulte praznine" nije tehnički korisna osim ako nije definiran i prag detekcije.
Ultrazvučna i metalografska provjera
Ultrazvučni pregled može se razmotriti tamo gdje geometrija komponente i kombinacija materijala osiguravaju dovoljno akustične veze i razdvajanja signala.
Za kvalifikaciju procesa, destruktivna metalografija ostaje korisna jer izravno izlaže:
- Kontinuitet-sloja za lemljenje.
- Distribucija punila.
- Reakcijske zone sučelja.
- Poroznost.
- Pukotine.
- Nepotpuno vlaženje.
- Lokalizirano pregrijavanje.
NDT i metalografija imaju različite svrhe. NDT podržava proizvodni pregled bez uništavanja komponente; metalografija pruža detaljne dokaze-razvoja procesa iz odabranih uzoraka.
Ispitivanje smicanja i analiza-načina kvara
Ispitivanje smicanja trebalo bi primijeniti kontrolirano opterećenje na kontaktnu glavu dok ne dođe do kvara sučelja ili kvara matičnog-materijala.
Izvješće o ispitivanju treba sadržavati identifikaciju uzorka, šaržu materijala, površinu spoja, maksimalnu silu, izračunato naprezanje, konfiguraciju opterećenja i mjesto loma.
Na primjer:
Smično naprezanje (MPa)=Maksimalno smično opterećenje (N) ÷ Efektivno spojeno područje (mm²)
Ako se djelotvorno područje lijepljenja ne mjeri dosljedno, podaci-posmične čvrstoće iz različitih geometrija komponenata ne mogu se izravno usporediti.
Konzultirajte naše inženjere elektrotehnike danas
IATF 16949 Sljedivost: serija materijala, parametri lemljenja i završna inspekcija
Certifikacija AgWC/AgC materijala i zapisi o serijama
Za visokonaponske-sklopke-komponente za automobile, sljedivost materijala trebala bi se protezati od ulaznog sirovog materijala do gotovog sklopa.
Kontrolirani zapis može uključivati:
- Kontakt-klasa materijala.
- Sadržaj srebra ili deklarirani sastav.
- Specifikacija faze volfram karbida ili ugljika.
- Vrsta bakra.
- Vrsta-metala za punjenje.
- Dobavljač-sirovina.
- Broj serije.
- Datum proizvodnje.
- Identifikacija opreme za lemljenje.
- Profil temperature lemljenja.
- Operater ili identifikacija{0}}proizvodne linije.
- NDT rezultat.
- Rezultat dimenzionalne inspekcije.
- Rezultat mehaničkog ispitivanja.
Sustavi kvalitete ISO 9001 i IATF 16949 mogu pružiti okvir za kontrolu procesa i sljedivost, dok stvarni kriteriji prihvaćanja komponenti trebaju ostati-specifični za proizvod.
Sukladnost materijala RoHS i REACH
Sukladnost materijala treba dokumentirati putem kontroliranih deklaracija i, prema potrebi, laboratorijskim ispitivanjem.
Za nabavu, paket dobavljača treba razlikovati između:
- Deklaracija o sastavu materijala.
- Dokumentacija o usklađenosti s RoHS.
- REACH deklaracija-statusa tvari.
- Potvrda o ulaznom materijalu.
- Sljedivost -serije proizvodnje.
- Završni inspekcijski zapisnik.
Ovo odvajanje sprječava da se dokument o sukladnosti pogrešno tretira kao dokaz mehaničke ili električne izvedbe.
Mogućnost procesa: ±0,01 mm do ±0,05 mm Kritične dimenzije
Mogućnost dimenzioniranja treba procijeniti prema stvarnom inženjerskom crtežu. Za precizne kontaktne sklopove, mjerenje može uključivati mikrometre, optičke sustave, CMM opremu ili namjenske mjerače.
Tamo gdje crtež navodi ±0,01 mm, dobavljač bi trebao pokazati sposobnost procesa korištenjem definiranog mjernog sustava i metode uzorkovanja umjesto oslanjanja na jedan rezultat inspekcije.
Za proizvodnju većeg{0}}količina, statistička kontrola procesa može se primijeniti na dimenzije kao što su visina kontaktne-glave, debljina nosača, visina lemljenog sklopa i koncentričnost.
FAQ: Inženjering i nabava lemljenog srebrnog sklopa kontakta
Što određuje potrebnu čvrstoću lemljenog spoja za srebrni kontakt prekidača?
Potrebna vrijednost ovisi o geometriji kontakta, opterećenju sklopa, termičkom ciklusu i primjeni. Smična čvrstoća treba biti specificirana u MPa zajedno s ispitnom geometrijom, površinom spoja, smjerom opterećenja i načinom kvara.
Kako se provjerava unutarnja kvaliteta lemljenja srebrnog kontaktnog sklopa?
X-rendgenski ili CT pregled može identificirati unutarnje šupljine i nepotpuno spajanje bez uništavanja komponente. Odabrani uzorci zatim se mogu podvrgnuti metalografskom rezanju i ispitivanju smicanja radi kvalifikacije procesa.
Kakvu bi sljedivost trebao osigurati dobavljač za AgWC ili AgC lemljene kontakte?
Dobavljač bi trebao povezati kontaktne-materijale i bakrene-potporne serije sa zapisima-metala za punjenje, parametrima tvrdog lemljenja, rezultatima NDT-a, pregledom dimenzija i konačnom identifikacijom serije. Sustavi ISO 9001 ili IATF 16949 mogu podržati ovu strukturu sljedivosti.
