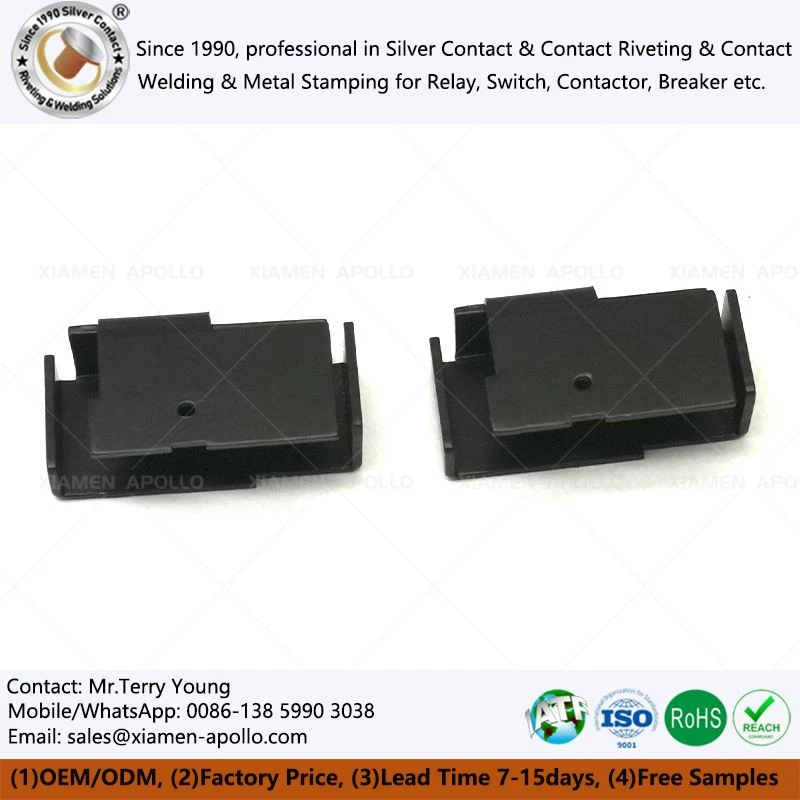

Što je poklopac štita releja s magnetskim zaključavanjem?
U modernim pametnim mjeračima električne energije, magnetski zaporni relej radi pod rigoroznim električnim i okolišnim stresom, gdje unutarnja i vanjska magnetska polja mogu uzrokovati kritične operativne rizike. Inferiorni zaštitni nosači ugrožavaju feromagnetski povratni put, što dovodi do pogrešnog rada releja, netočnosti mjerenja i dugotrajne korozije polja. Kako bi se uklonile te ranjivosti, naš zaštitni poklopac releja s magnetskim zabravljivanjem posebno je dizajniran za niskofrekventnu magnetsku zaštitu i strukturnu stabilnost. Izrađena korištenjem feromagnetskih supstrata visoke čistoće i naprednog progresivnog žigosanja, ova komponenta pruža precizno skretanje magnetskog toka, robusnu zaštitu okoliša i pouzdanu konzistentnost šarže za velike proizvođače električne opreme.
Napredni inženjerski dizajn i arhitektura magnetske zaštite EMI štitnika releja
Odabir feromagnetskog materijala za niskofrekventni shunt
Hladno valjani čelični lim s niskim udjelom ugljika usvojen je zbog svoje vrhunske niskofrekventne magnetske propusnosti za zaštitni poklopac releja s magnetskim zaključavanjem. Njegova optimizirana struktura magnetske domene skreće lutajući tok od jezgre releja, izbjegavajući lažno okidanje i odstupanje mjerenja.
01
Elektrostatičko premazivanje prahom i otpornost na koroziju
Precizna pred{0}}obrada i elektrostatsko premazivanje prahom čine potpunu dielektričnu barijeru. Učinkovito se odupire oksidaciji i galvanskoj koroziji dok uklanja nedostatke premaza, osiguravajući dugoročnu-strukturalnu stabilnost u oštrim terminalnim okruženjima.
02
Progresivno žigosanje i dimenzionalna stabilnost
Progresivno utiskivanje s više stanica pruža veliku ponovljivost dimenzija i uske tolerancije za kućište zaštitnog releja s magnetskim zasunom. Prilagođeni alati kompenzuju povrat materijala u brzom oblikovanju, omogućujući precizno poravnanje s PCB-ima za automatiziranu masovnu proizvodnju.
03
Uklanjanje deformacije pečenja i zaostalog naprezanja
Vlastito žarenje za ublažavanje naprezanja i kontrolirani toplinski ciklusi eliminiraju zaostalo naprezanje nakon stvrdnjavanja premaza i krivljenje metalnog štita za magnetski zaporni relej. Ravne spojne površine sprječavaju neusklađenost sklopa i jamče pouzdano mehaničko brtvljenje.
04
Tehničke specifikacije i usklađenost materijala zaštitnog poklopca releja s magnetskim zaključavanjem
| Tehnički parametar | Specifikacija Vrijednost |
|---|---|
| Materijal podloge | Hladno valjani lim od ugljičnog čelika (nisko ugljični) |
| Magnetska svojstva | Visoka propusnost/niskofrekventni shunt |
| Vrsta premaza | Elektrostatički premaz u prahu (epoksi/poliester) |
| Debljina premaza |
50 − 80 μm |
Nizvodne aplikacije i integracija poklopca relejnog štita u industriju
Jednofazna i trofazna pametna brojila električne energije:Integriran izravno u kućna i industrijska mjerača električne energije, zaštitni poklopac obuhvaća unutarnji relej za zatvaranje kako bi ga izolirao od pokušaja neovlaštenog korištenja snažnim vanjskim neodimijskim magnetima, osiguravajući mjeriteljstvo zaštićeno od neovlaštenog otvaranja i točne podatke o naplati.
Infrastruktura pametne mreže električne mreže:Dizajniran kako bi zadovoljio stroge specifikacije komunalnih usluga za nacionalnu mrežu i regionalna elektroenergetska tijela, ovaj relejni EMI štitnik osigurava pouzdan rad bez održavanja tijekom životnih ciklusa od 15 do 20 godina pod kontinuiranim električnim opterećenjem.
Industrijska distribucija električne energije i pod-mjerenje:Ugrađeno u komercijalne pod-mjerače i module za automatsko očitavanje mjerača (AMR), ovo kućište štita releja s magnetskim zabravljivanjem odgovara rasporedima PCB-a visoke gustoće radi pružanja kompaktne, vrlo učinkovite magnetske izolacije za sprječavanje unakrsnih razgovora između susjednih sklopnih komponenti.
Sklopovi za proizvodnju releja za zatvaranje:Isporučuje se kao ugradna komponenta podsklopa, metalni poklopac releja s magnetskim zaključavanjem služi proizvođačima releja koji traže čvrstu mehaničku integraciju, smanjene stope otpada sklopa i zajamčenu usklađenost s elektromagnetskom kompatibilnošću.
kontaktirajte nas
Spremni poboljšati elektromagnetske performanse i pouzdanost vašeg pametnog brojila iPoklopac štita releja s magnetskim zabravljivanjem? Partner s našim iskusnim inženjerskim i proizvodnim timovima za precizno izrađene metalne komponente izravno u tvornici. Predajte svoje tehničke nacrte ili specifikacije danas kako biste dobili sveobuhvatan tehnički prijedlog, uzorke materijala i konkurentnu veleprodajnu ponudu u roku od 24 sata.
